TÚNELES DE BIZKAIA

Equipamiento de Tuneles

Estructura, Obra civil, elementos constructivos

En el diseño de los túneles se incluyen numerosos elementos constructivos orientados a la seguridad tanto en circulación normal como en el caso de un incidente o incendio en su interior. Estos elementos se colocan tanto en el interior como en el exterior de los túneles. Son elementos de seguridad pasiva y vial que garantizan la seguridad del usuario así como la protección del medioambiente y la infraestructura.

  • Elementos Exteriores

    Pulsa en cada uno de los elementos para mostrarlos en la imagen.

    Elementos Exteriores: Ver en modo galería
    Apartaderos

    Apartaderos

    Espacios habilitados en el lateral para poder retirar vehículos que por avería u otro motivo dificulten el tráfico. Se sitúan en las bocas de entrada y en el interior de galerías largas.

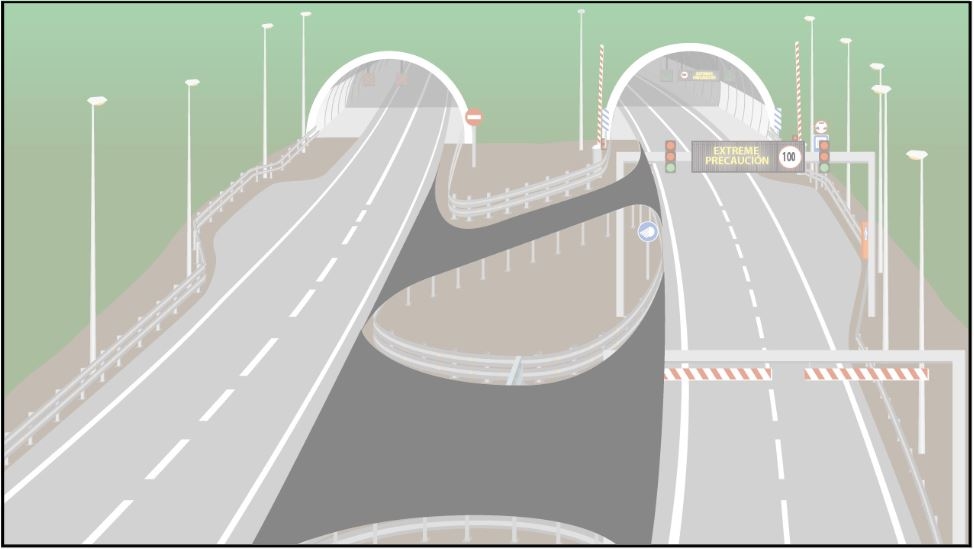

    Cruces de mediana

    Cruces de mediana

    Conexión entre los dos sentidos de la carretera para permitir el paso de vehículos. Se emplean en labores de mantenimiento y en situación de emergencia para el paso de ambulancias, bomberos, policía …

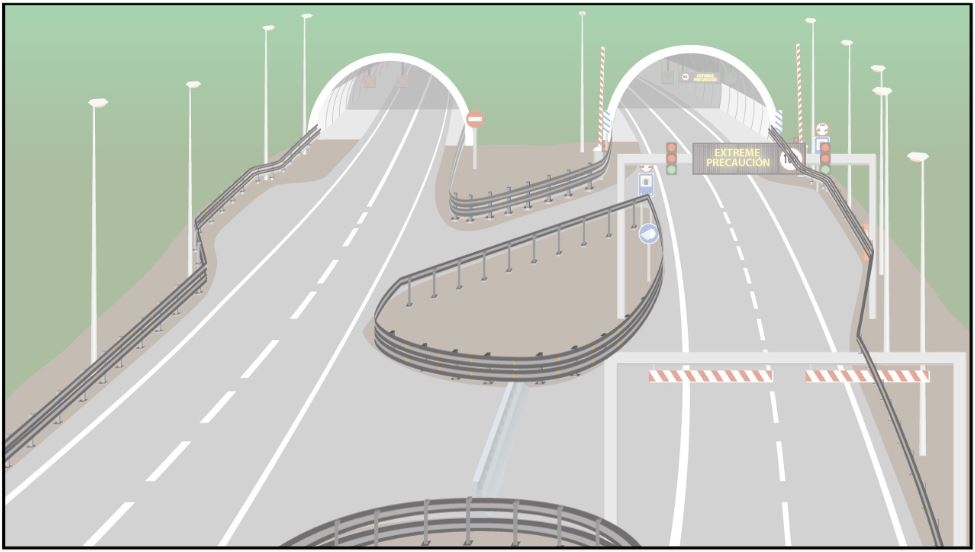

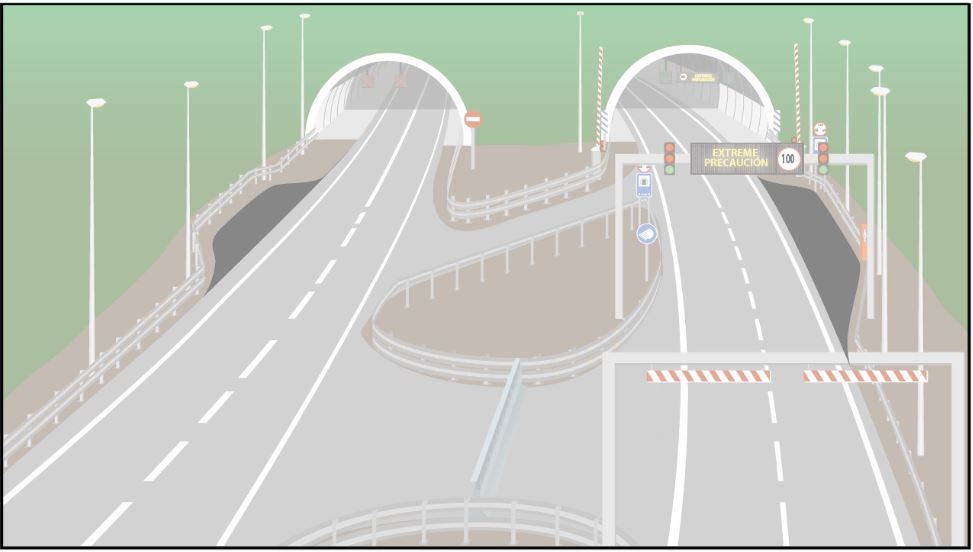

    Biondas de protección

    Biondas de protección

    Valla metálica destinada a la protección de los vehículos evitando salidas de calzada y choque contra otros elementos instalados en los márgenes de la calzada.

    Se colocan principalmente en exteriores.

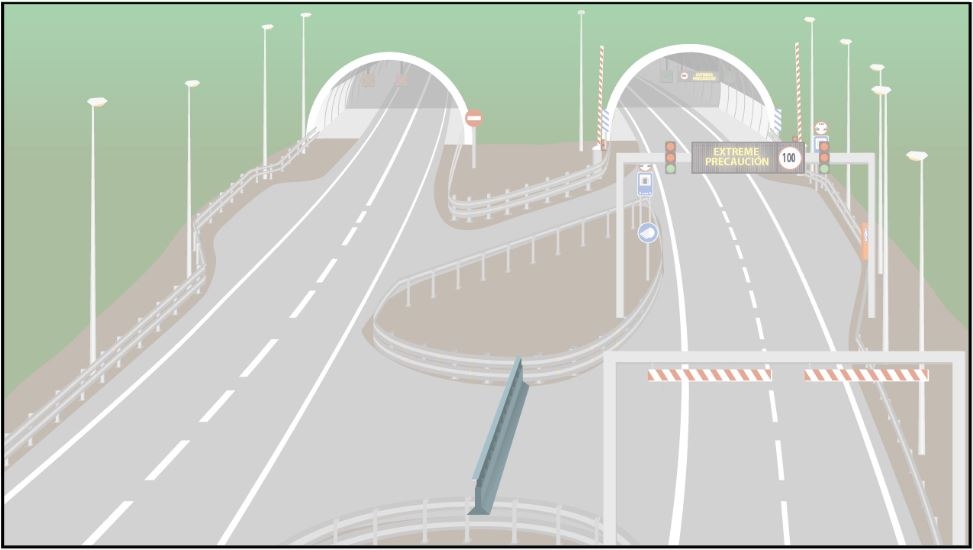

    Barreras New Jersey

    Barreras New Jersey

    Barrera metálica o de hormigón destinada a la protección de los vehículos, evitando salidas de calzada y choque contra otros elementos, se colocan principalmente en el interior del túnel.

    En el exterior, en la mediana de la calzada, se colocan móviles para permitir en caso necesario comunicar ambos sentidos y permitir el paso entre las calzadas.

  • Elementos Interiores

    Pulsa en cada uno de los elementos para mostrarlos en la imagen.

    Elementos Interiores: Ver en modo galería

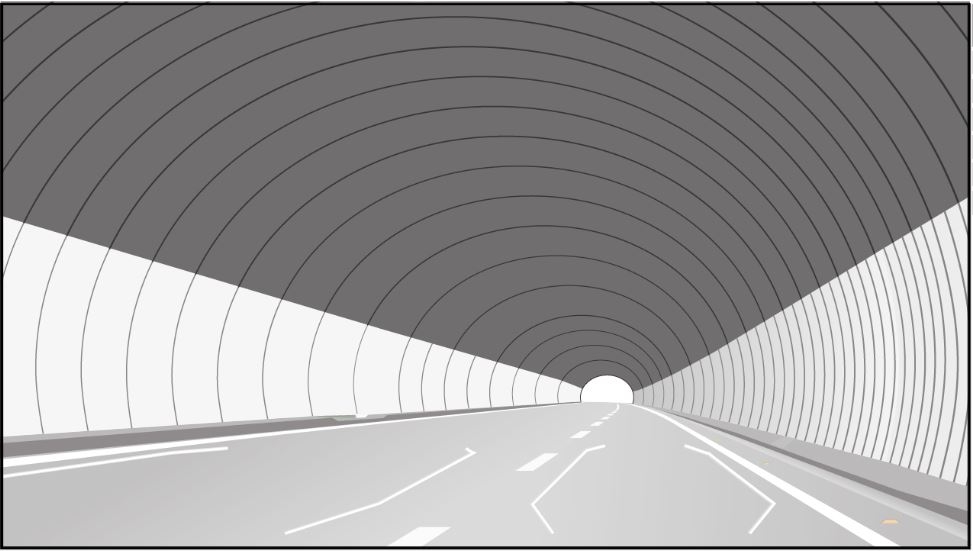

    Recubrimiento anti-incendio

    Recubrimiento anti-incendio

    Estructura de hormigón que recubre la caverna excavada y que garantiza la estabilidad del túnel y protege de posibles desprendimientos.

    Esta especialmente diseñado para garantizar la resistencia del túnel en caso de incendio.

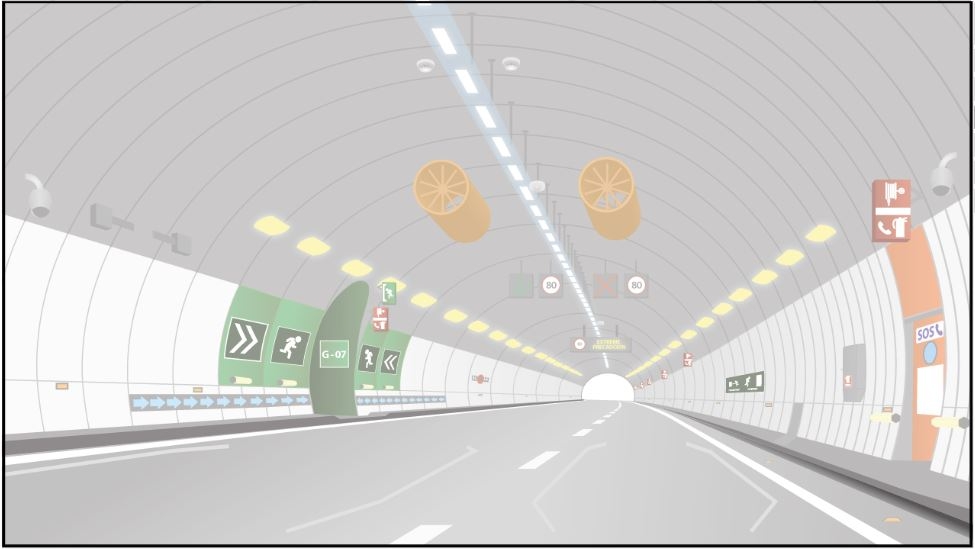

    Recubrimiento estético

    Recubrimiento estético

    Paneles metálicos vitrificados instalados en los laterales del túnel para mejorar la percepción visual del túnel por parte del conductor, mejoran la iluminación y el guiado visual del túnel.

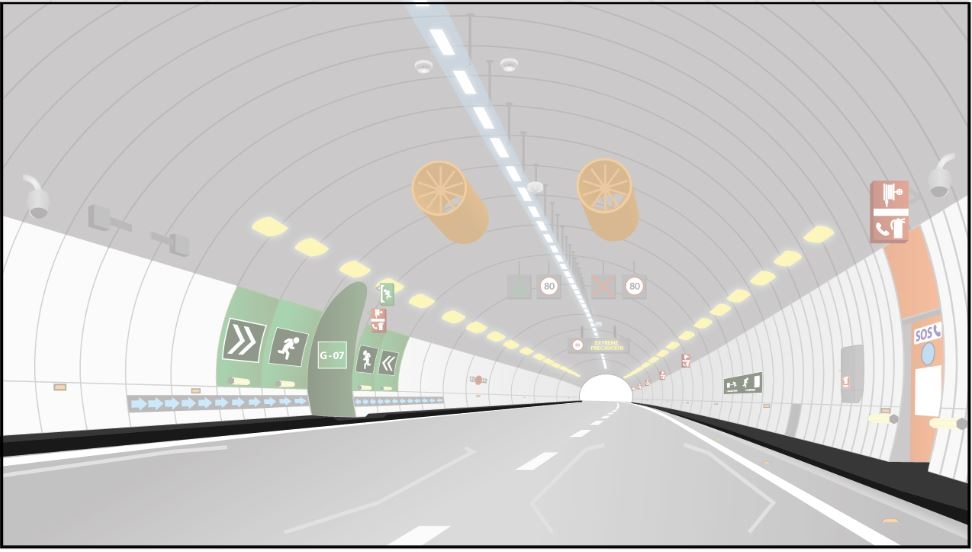

    Aceras

    Aceras

    Zona segura para el desplazamiento de peatones, situadas en los laterales de los tubos y a todo lo largo de estos.

    Son recorridos seguros a utilizar por los usuarios del túnel en caso de tener que abandonar el vehículo para evacuar o acercarse a un poste SOS.

    Caces de recogida

    Caces de recogida

    Sistema de evacuación situado de manera continua a todo lo largo del túnel para la recogida de posibles vertidos líquidos.

    Arquetas anti-incendio

    Arquetas anti-incendio

    Situadas a intervalos regulares en el túnel, que reúnen los vertidos recogidos por los caces.

    Estas arquetas impiden la propagación de un posible incendio a través de la red de drenaje, en caso de vertido de líquidos inflamables.

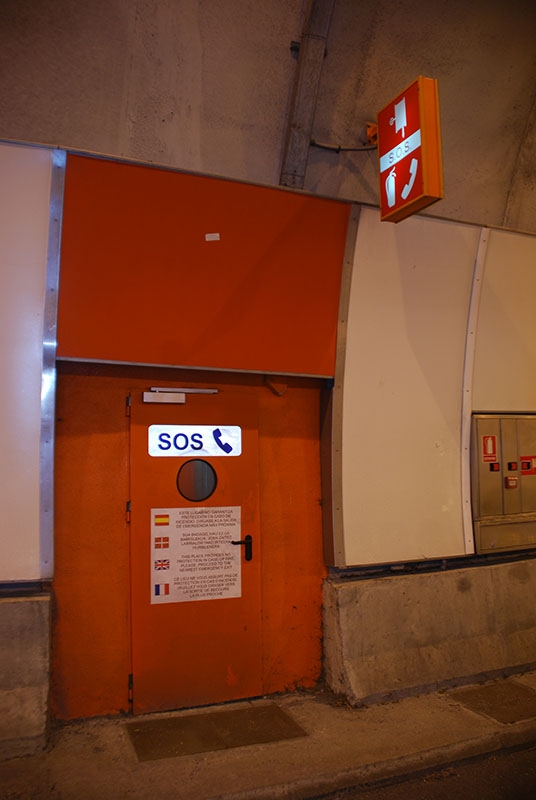

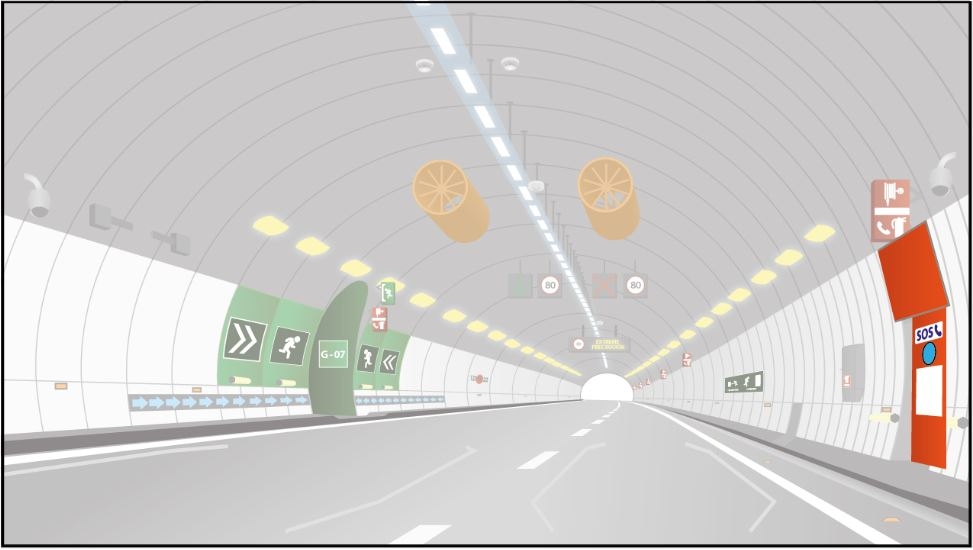

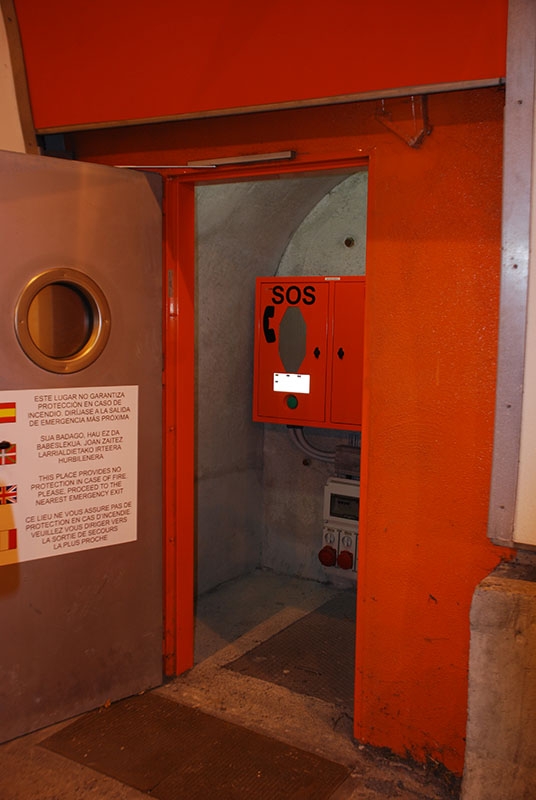

    Nichos SOS

    Nichos SOS

    Habitáculo equipado con sistema de comunicaciones que le permite contactar con el personal del túnel para solicitar ayuda en caso de emergencia.

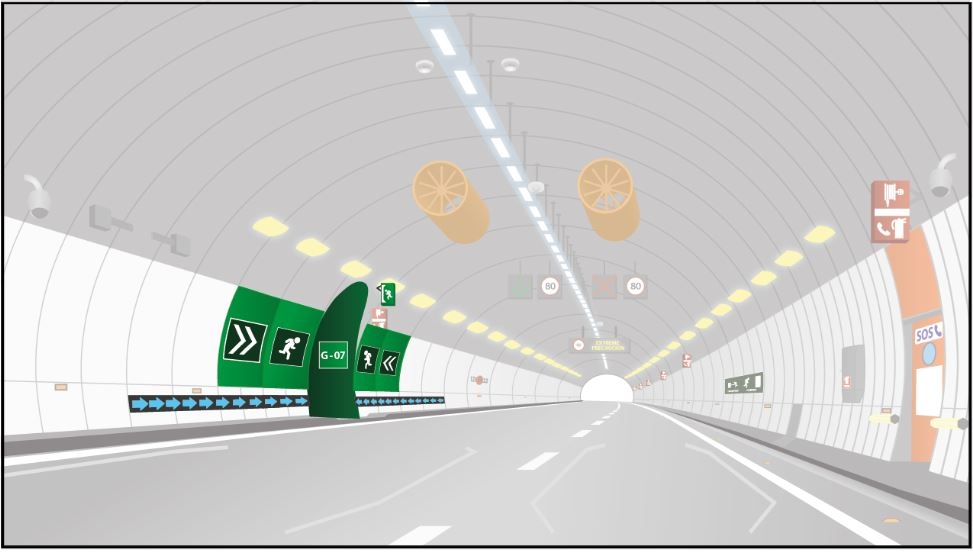

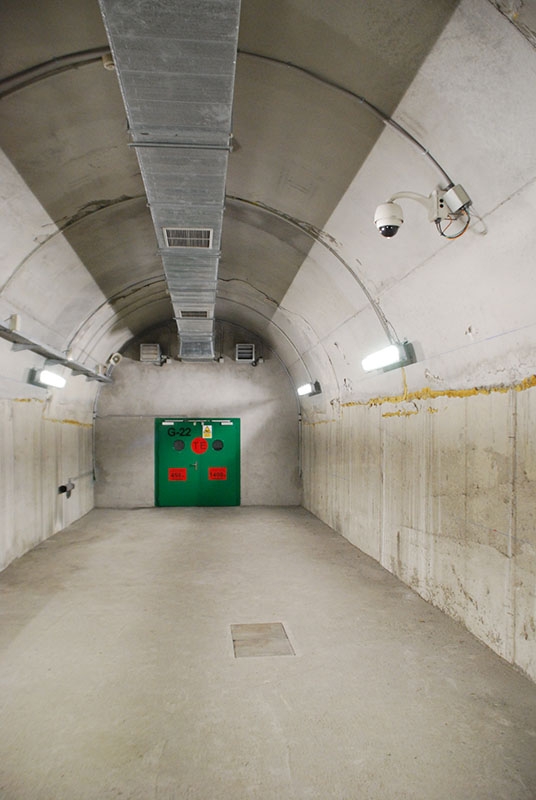

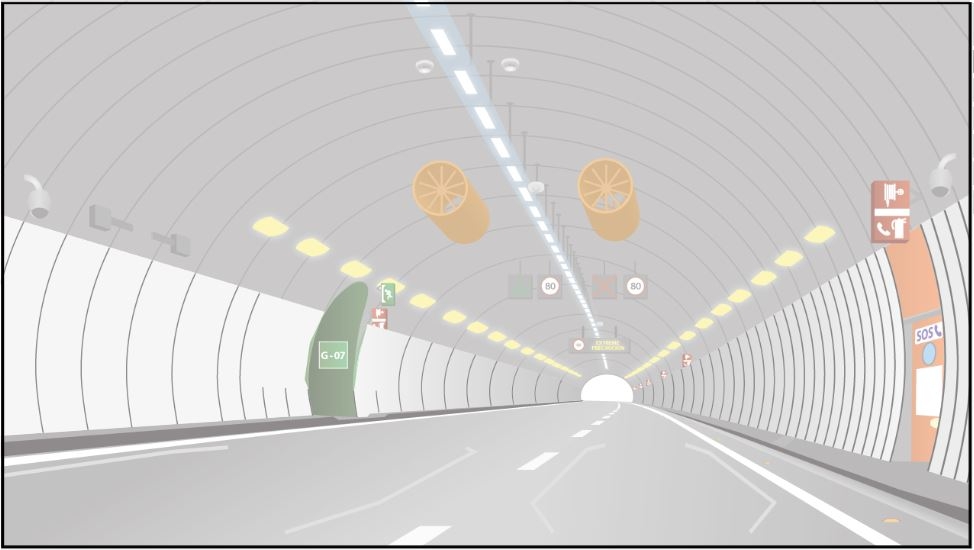

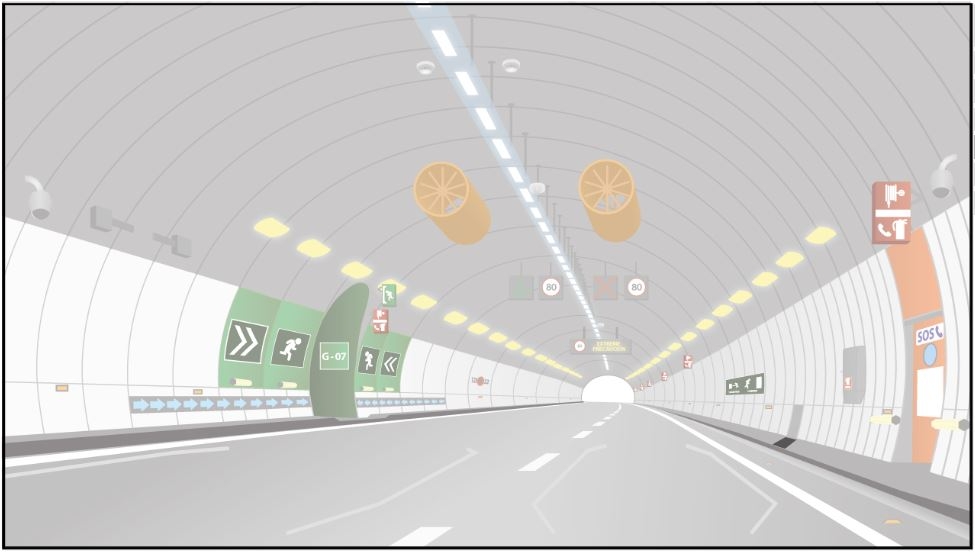

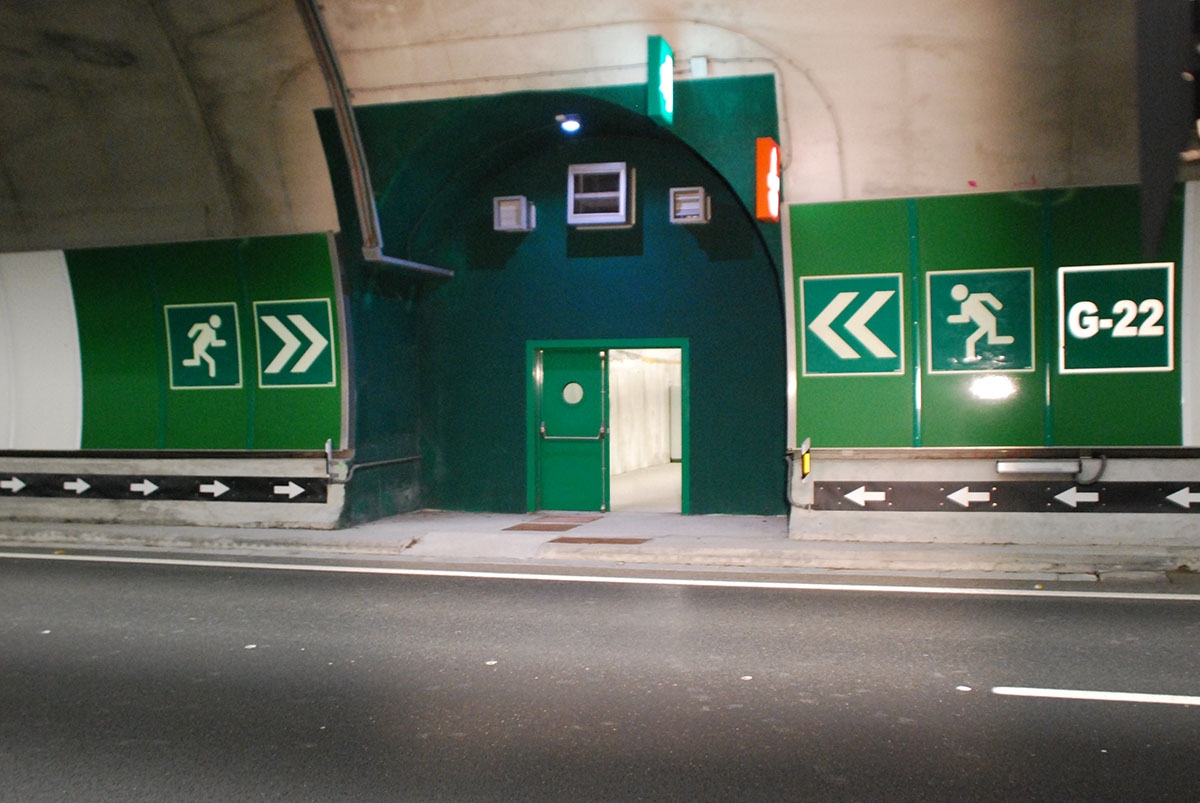

    Galería de evacuación

    Galería de evacuación

    Las galerías permiten acceder a una zona segura o al exterior en caso de evacuación del túnel.

    Disponen de elementos de comunicaciones para contactar con el centro de control.

    Es una zona segura, por lo que puede permanecer allí .

    Si la abandona extreme la precaución al salir, si la galería da al otro tubo del túnel, podría haber tráfico y sufrir un atropello.
