La circulación por el interior del túnel ha de ser cómoda para el conductor evitando situaciones que aumenten el riesgo en la conducción. Las condiciones de confort dentro del túnel vienen condicionadas por la iluminación y la calidad del aire en el interior de este, para garantizar unas condiciones de circulación confortables. Así pues por un lado se controla la iluminación a la entrada, en el interior y salida permitiendo la adaptación de la visión del conductor de una forma gradual tanto al entrar como al salir del túnel. Por otro lado se controla permanentemente la calidad del aire el cual ha de mantenerse en unos niveles saludables para su respiración evitando además las posibles disminuciones de visibilidad provocadas por el humo de los gases de combustión.
Para este propósito además se ha de garantizar el suministro de energía para que todos los sistemas funcionen correctamente, instalando equipamientos que permitan su funcionamiento sin interrupción en caso de fallo del suministro eléctrico exterior.
-

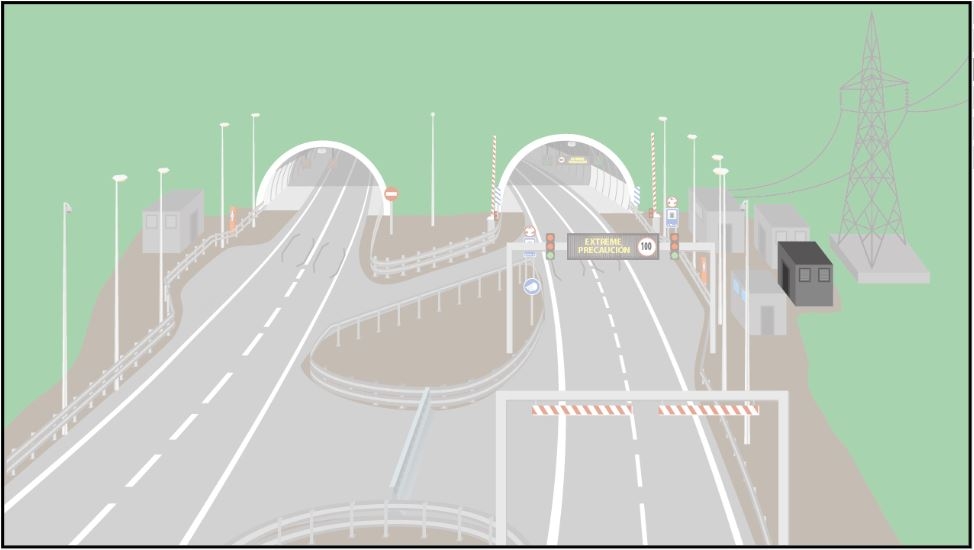

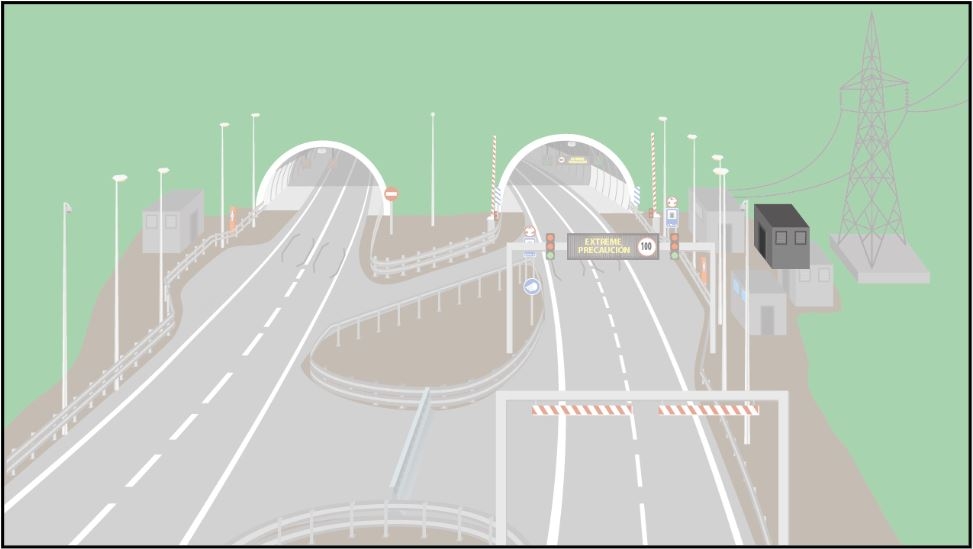

Elementos exteriores
Pulsa en cada uno de los elementos para mostrarlos en la imagen.

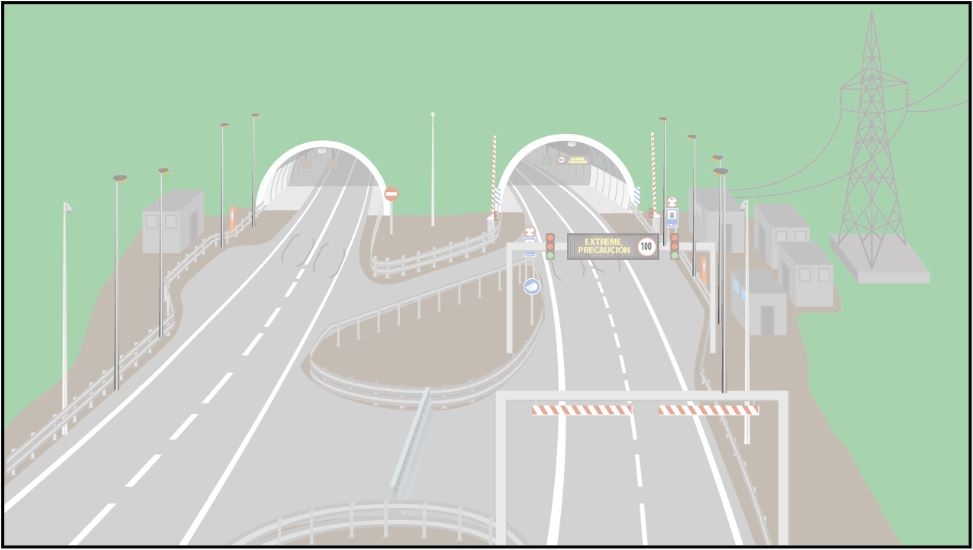

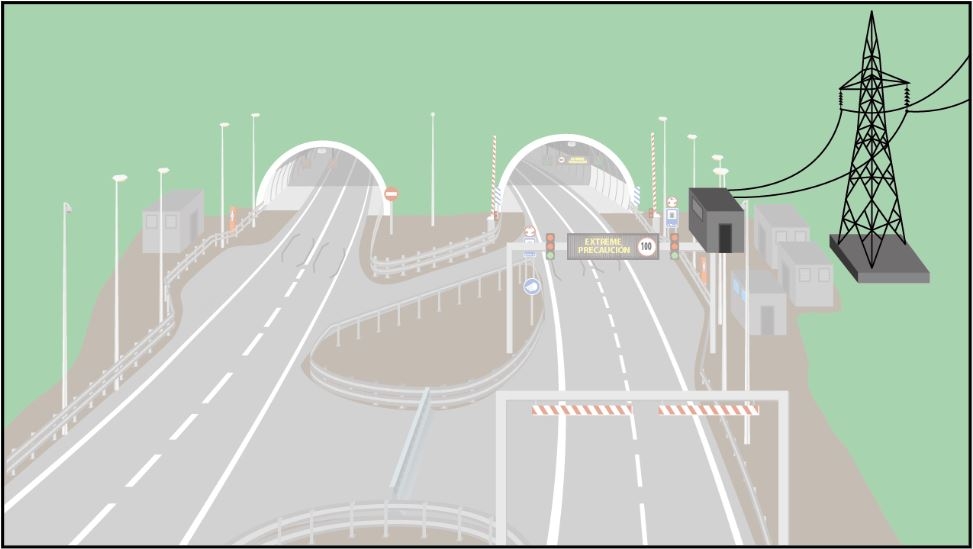

Sistema de alta tensión
Permite suministrar energía eléctrica a los túneles. Se compone de: líneas de transporte de AT, pórtico de llegada, Elementos de corte y protección, centro de transformación…. Estos elementos permiten suministrar energía al túnel desde la red eléctrica general de Alta tensión.
Sistema de baja tensión
Engloba a los diferentes elementos de distribución y control que permiten la distribución de la energía eléctrica a los distintos consumidores dentro del túnel así como el control y monitorización de la misma.
Lo componen: el cuadro general de baja tensión, líneas de distribución, cuadros secundarios de protección y control…
Se sitúa habitualmente en los locales técnicos de bocas.
Grupo electrógeno
Sistema de generación de energía eléctrica que garantiza el suministro de energía en caso de fallo de la red eléctrica.
Este equipo alimenta sistemas necesarios para el funcionamiento seguro de los tuneles, pero no evita la perdida de suministro eléctrico en los mismos durante el breve periodo de arranque del mismo, de 10 a 30 segundos.
Se sitúa habitualmente en los locales técnicos de bocas.
Sistemas SAI
Sistema de alimentación eléctrica basado en baterías que asegura el suministro de energía en caso de fallo de la red eléctrica, este sistema si evita la pérdida de alimentación a los consumidores en caso de fallo repentino de la alimentación eléctrica por lo que se alimentan de él los servicios esenciales y de emergencia.
Se sitúa habitualmente en los locales técnicos de bocas.
Alumbrado exterior
En horario nocturno ilumina las bocas de acceso a los túneles. De esta forma se mejora la adaptación visual en la entrada del túnel y aumenta la seguridad y confort de la conducción.

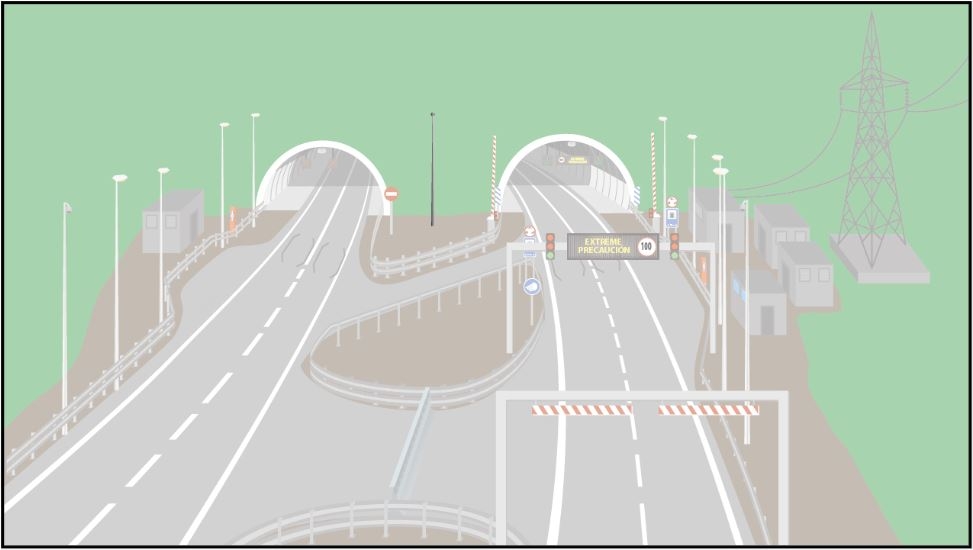

Luminacímetro
Equipo de medida instalado en el exterior de los túneles que analiza el estado de luminosidad exterior para informar al sistema de control y gestionar los encendidos de los alumbrados de refuerzo.
-

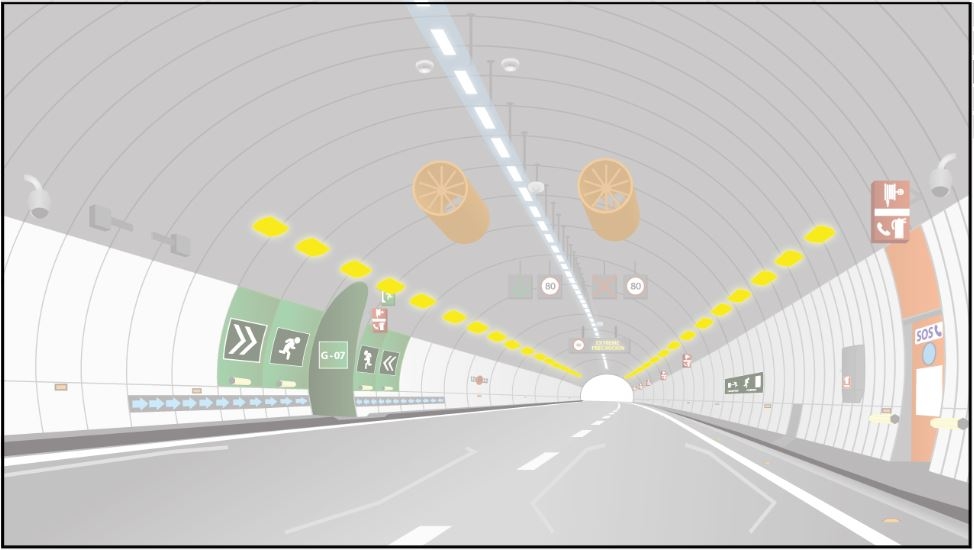

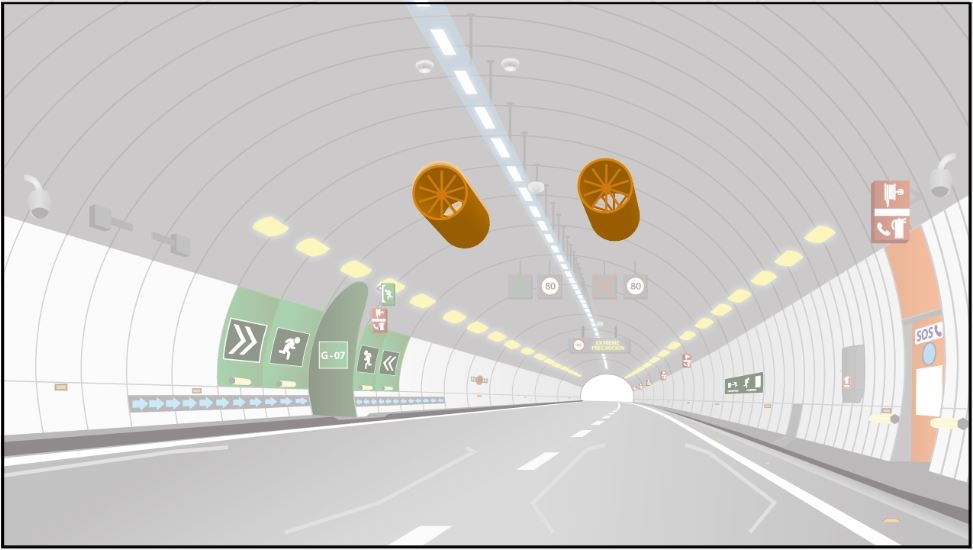

Elementos interiores
Pulsa en cada uno de los elementos para mostrarlos en la imagen.

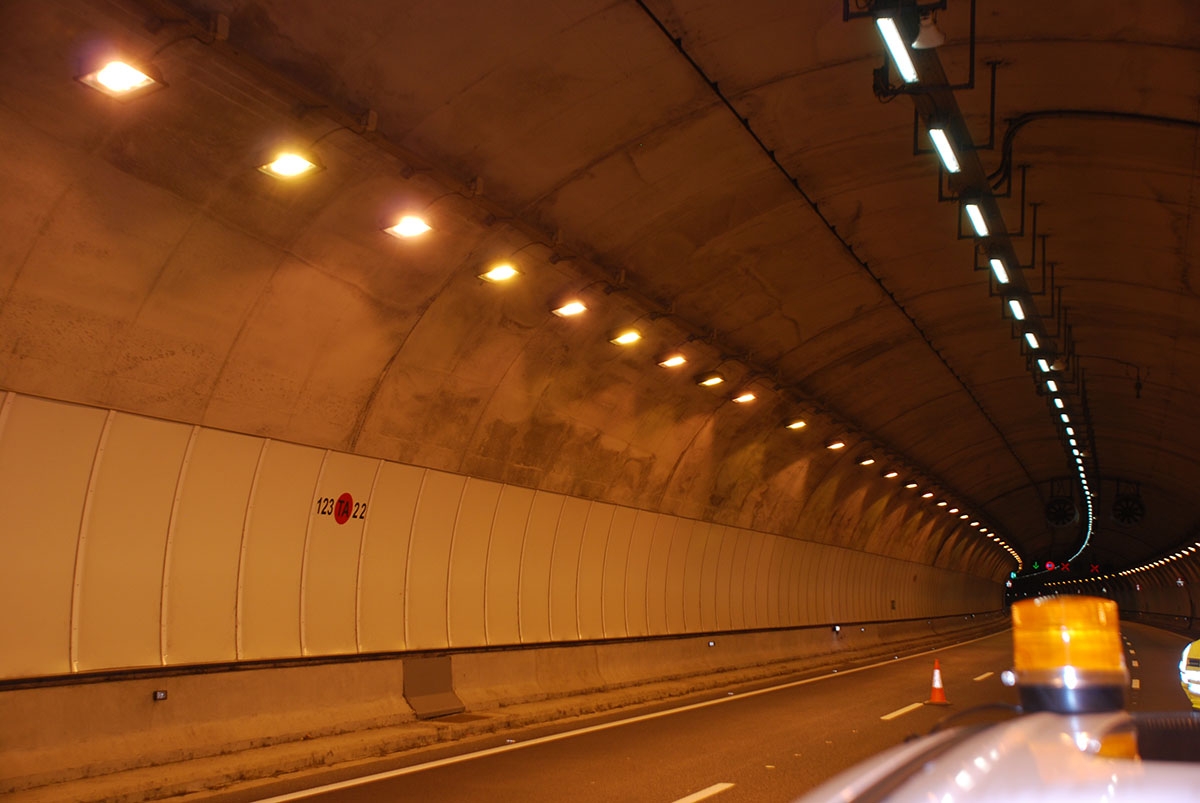

Alumbrado permanente
Luminarias permanentemente encendidas que garantizan las condiciones mínimas de iluminación para la circulación segura por el túnel, tanto en periodo diurno como nocturno.

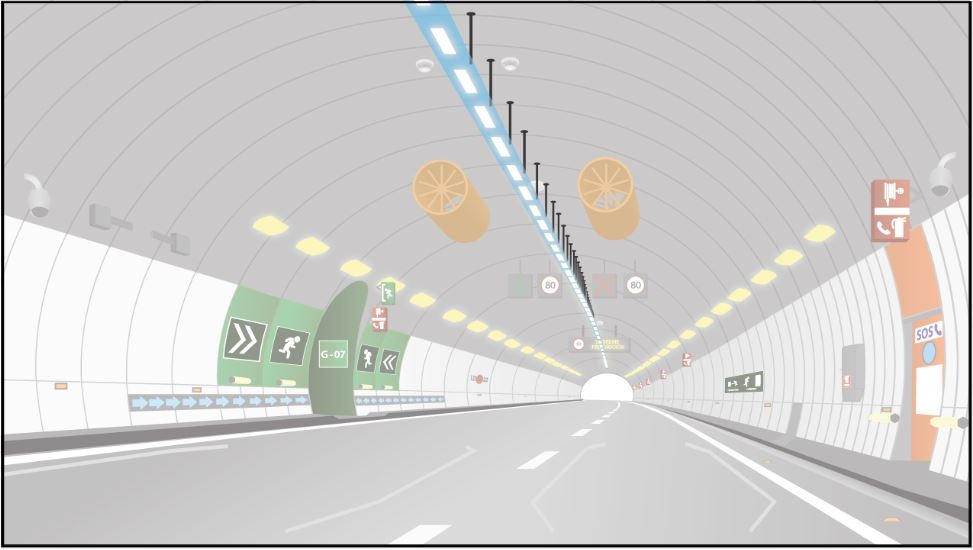

Alumbrado de emergencia
Parte del alumbrado permanente que es alimentado directamente de un sistema seguro de energía (SAI), de forma que permanece encendido aun en caso de pérdida de energía exterior.

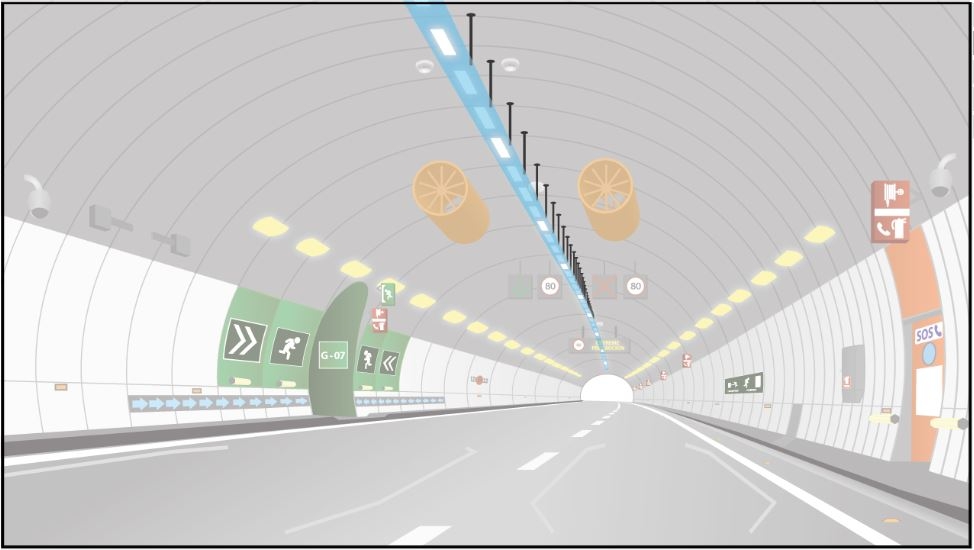

Alumbrado de refuerzo
Grupo de luminarias situadas en el interior del túnel en los tramos de entrada y salida que se encienden en función de la luminosidad externa e incrementan la iluminación en los tramos de entrada y salida del túnel, permitiendo así la adaptación del ojo del conductor en las transiciones de entrada y salida
El encendido de las luminarias es mayor cuanto mayor sea la luminosidad exterior.
Ventiladores
Estos equipos permiten renovar el aire el existente en el túnel, permiten mantener unos niveles adecuados de contaminación y se activan en función de los valores CO, CO2, N2…
Además de esto, en caso de incendio, tienen la función de controlar los humos para permitir la evacuación segura de los usuarios.

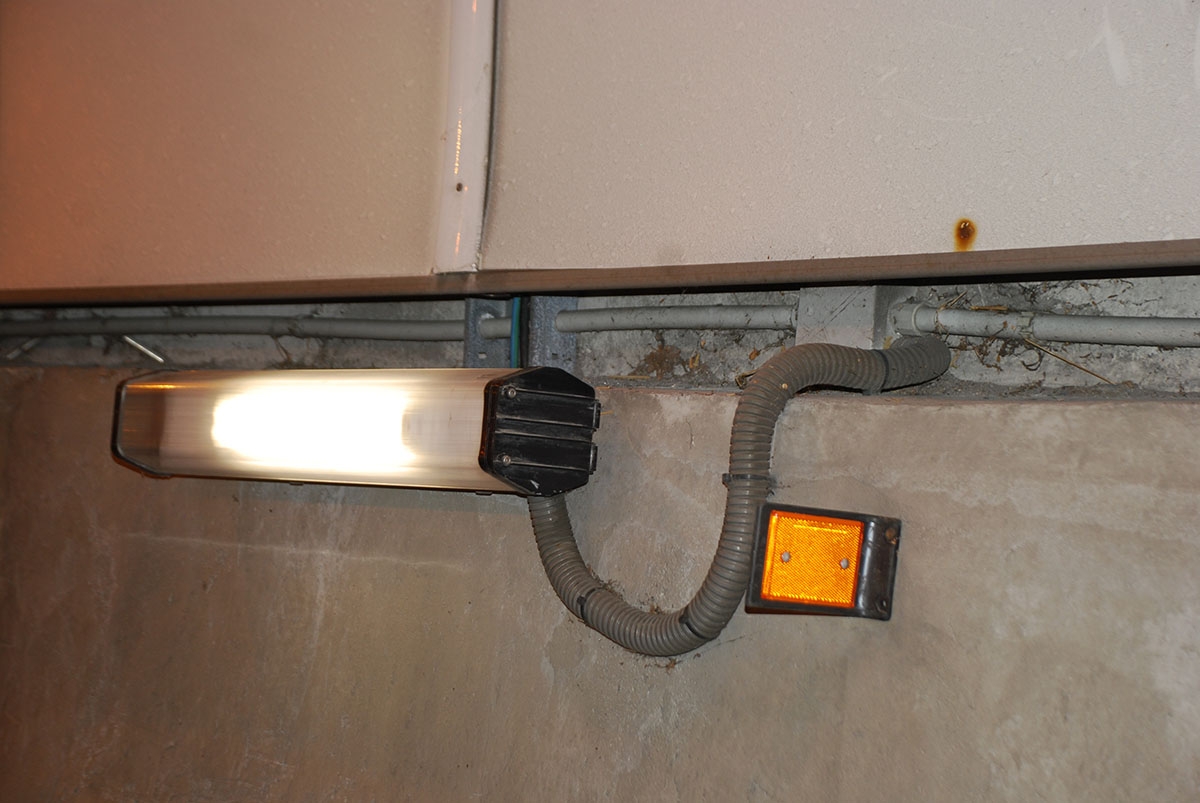

Guiado visual Capta-faros
Elementos reflectantes, catadióptricos, situados en los laterales del túnel para reforzar el guiado visual durante la conducción dentro del túnel mejorando la sensación durante la conducción por el interior del túnel.
